Der aus zwei Bauteilen bestehenden Neubau des Polizeipräsidiums mit Polizeirevier wird über Erdwärmesonden unter dem Gebäude mit Energie versorgt.

Auftraggeber: VBBW (Ravensburg)

Bauherr: VBBW (Ravensburg)

Standort: 88212 Ravensburg

Wärmequelle: Erdwärmesonden

Heizen: 777 MWh/a, 408 kW

Kühlen: 525 MWh/a, 388 kW

Projektbeschreibung

Im nördlichen Stadt­gebiet von Ravens­burg ist am bisherigen Standort des Polizei­präsidiums ein Ersat­zneubau für das veraltete Dienst­gebäude geplant. Neben dem Polizei­präsidium soll auch das Polizei­revier in diesem zweiteiligen Bau Platz finden. Die vollständigen Wärme­anforderungen und ein Groß­teil der Kälte­anforderungen sollen dabei über Erdwärme­sonden gedeckt werden. Die restlichen Kühl­anforderungen sollen v.a. bei Spitzen­lasten über einen Tisch­kühler gedeckt werden, sodass ein effizienter und lang­fristig nach­haltiger Anlagen­betrieb möglich ist.

Leistungen

Die GeoAlto GmbH ist für alle planerischen Leistungs­phasen im Zusammen­hang mit der Erschließung ober­flächen­naher Geothermie über Erdwärme­sonden verantwortlich. Von der geo­ther­mischen Grund­lagen­ermittlung über Konzeption, Simulation, Aus­schreibung und Vergabe bis zu fachlichen Bauüber­wachung im Zuge der Realisierung.

Besonderheiten

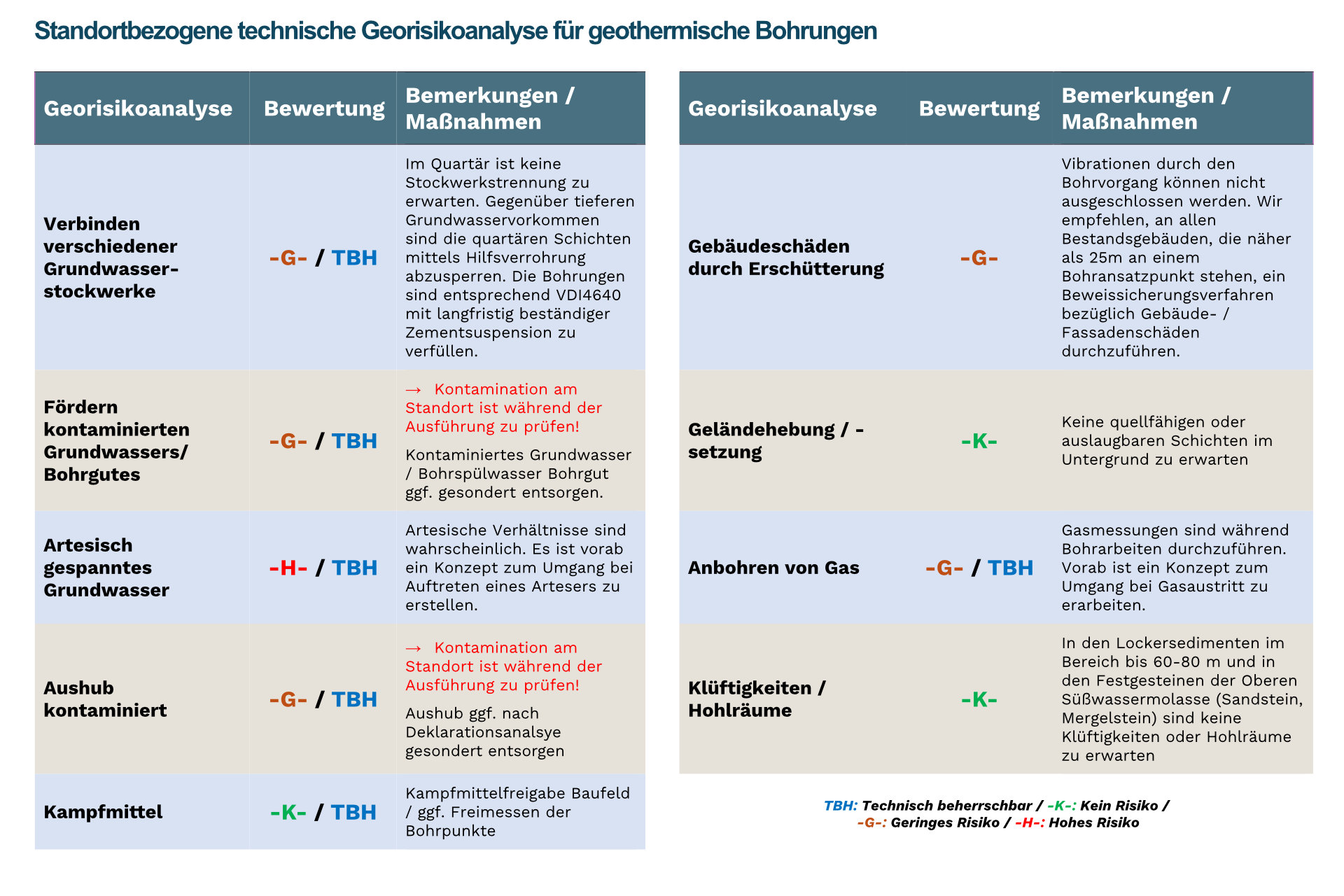

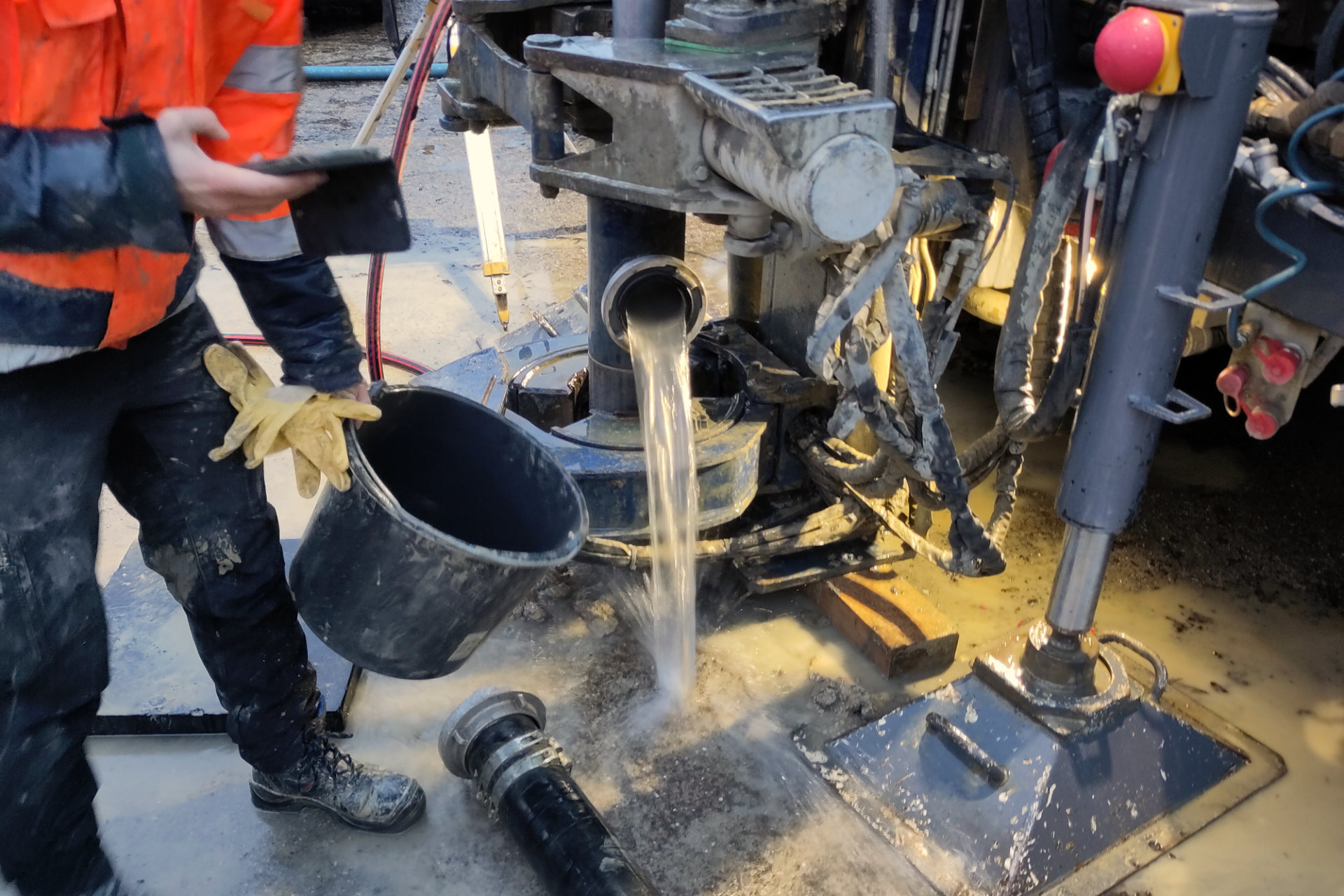

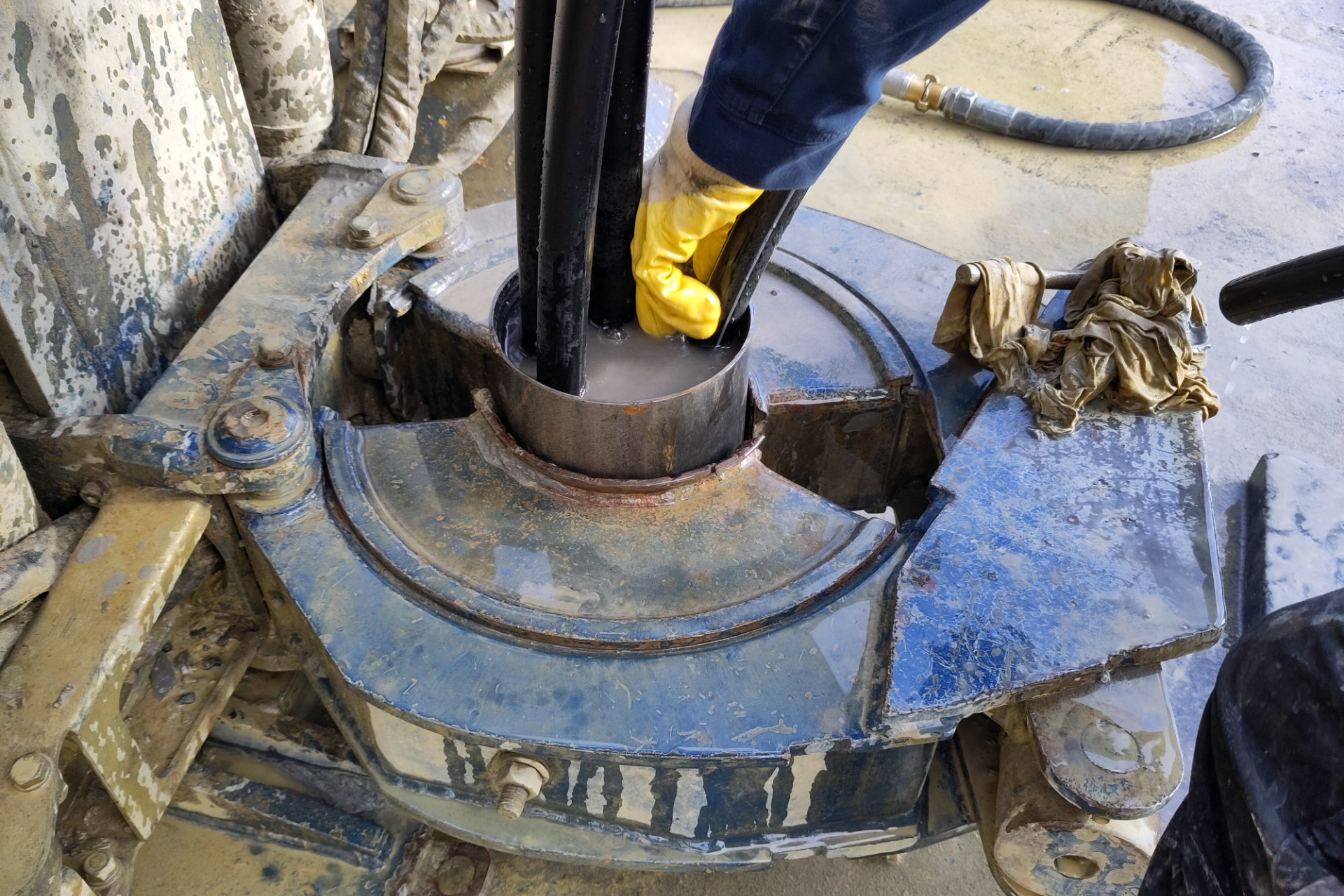

Im Stadt­gebiet von Ravensburg sind besondere hydrogeo­logische Standort­bedingungen zu beachten (Arteser). Aus diesem Grund wurden nach den Erkundungs­ergebnissen flachere, dafür aber eine höhere Anzahl an Erdwärme­sonden­bohrungen vorgesehen, um die Baurisiken bei gleich­zeitigen Kosten­einsparungen aufgrund vereinfachter Ausführung zu minimieren. Eine weitere Heraus­forderung ist der parallele Weiter­betrieb des Polizei­präsidiums während der Bauphase mit Umzug und Inbetrieb­nahme noch vor Fertig­stellung des zweiten Bauab­schnittes sowie die Realisierung in zwei Bauab­schnitten. Eine im Detail abgestimmte Planung der Aus­schreibung und Umsetzung ist dabei von besonderer Bedeutung.


(© Bildmaterial & Textauszüge: Schaltraum Architekten MBB, GeoAlto GmbH)

Zeitleiste

Machbarkeit und Vorplanung

07/2023 - 12/2023
Machbar­keit und Vor­planung

Integrationsplanung und Genehmigung

01/2024 - 02/2025
Integrations­planung und Genehmigung

Detailplanung & Vergabe

04/2025 - 03/2026
Detail­planung & Vergabe

Realisierung

07/2026 - 10/2027
Realisierung

Monitoring & Betriebsmanagement

k.A.
Monitoring & Betriebs­management
