PLANUNG
Warum ist die Überwachung geothermischer Anlagen sinnvoll?
Qualitäts- und Betriebsüberwachung
Trendüberwachung des geothermischen Reservoirs bzw. Untergrundspeichers. Überbeanspruchung oder ungenutzte Kapazität frühzeitig erkennen. Soll / Ist Analyse.
Behördliche Auflagen oder Anforderungen aus Fördermitteln
Erfüllt die AMEV-Empfehlung Technisches Monitoring (Nutzungsphase). Geeignet zur digitalen Energieüberwachung gemäß §71a GEG.
Verordnung über Anlagen zum Umgang mit wassergefährdenden Stoffen (AwSV)
Deckt die Anforderungen an die Alarmierung und Meldekette für die Leckageerkennung und -überwachung im Sinne des §35 AwSV ab.
Optimierung der Betriebsparameter
Erkennen ineffizienter Betriebsweisen und Optimierung der Steuerung von Anlagentechnik (z.B. Pumpen).
Erdwärmesondenanlagen sind träge Energiespeicher. Überbeanspruchung führt langsam aber sicher zu Effizienzverlusten. Unterbeanspruchung verschenkt wertvolle Investitionen. Die nachhaltige Funktion von geothermischen Brunnen/Grundwassernutzung kann nur durch die regelmäßige Kontrolle der natürlichen Brunnenalterung erhalten werden. Erdwärmekollektoren entfalten ihren höchsten Wirkungsgrad bei Ausnutzung der latenten Wärme im Bodenwasser, wofür ein enges Temperaturfenster im Betrieb angestrebt wird.
Sonden / Brunnen / Kollektoren - GeoWatch hat alle Systeme im Blick !
UMSETZUNG
Wie funktioniert das technische Monitoring?
(Detaillierte Monitoringkonzepte erstellen wir auf Anfrage)
Dedizierte Sensorik oder Datenübergabe aus Gebäudeleittechnik
GeoWatch IoT Gateway zur sicheren Datenfernübertragung
Teilautomatisierte Visualisierung und Datenauswertung duch unsere Experten
Monatliche und jährliche Monitoringberichte, optional Online-Dashboards in Echtzeit
-
Notwendige Sensorik / Messtechnik
Erforderlich sind Drucksensoren und ein Wärmemengenzähler im Primärkreis der geothermischen Anlage, getrennte Zählwerke für Wärme und Kälte, geeignet für Glykol-Gemische.
-
Sensorik über GeoAlto / Schnittstellenoptionen
Kompatible Sensoren werden durch GeoAlto geliefert oder spezifiziert für bauseitigen Einbau. Alternativ Datenübergabe von der Gebäudeleittechnik an unser Gateway über Modbus RTU / Modbus TCP.
-
Sichere Datenfernübertragung
Die Datenfernübertragung erfolgt über das GeoWatch IoT Gateway. Verschlüsselter Datentransfer, Serverstandorte in Deutschland / Europa. Datenspeicherung konform zur DSGVO.
-
Optionale Schnittstellen / Rückkanal
Optional ist die Übergabe der erfassten Messwerte der Geothermieanlage an die Gebäudeleittechnik möglich z.B. über ModbusTCP oder MQTT.
Wie visualisieren wir Daten? Was wird ausgewertet? Ausgewählte Leistungen im Überblick:

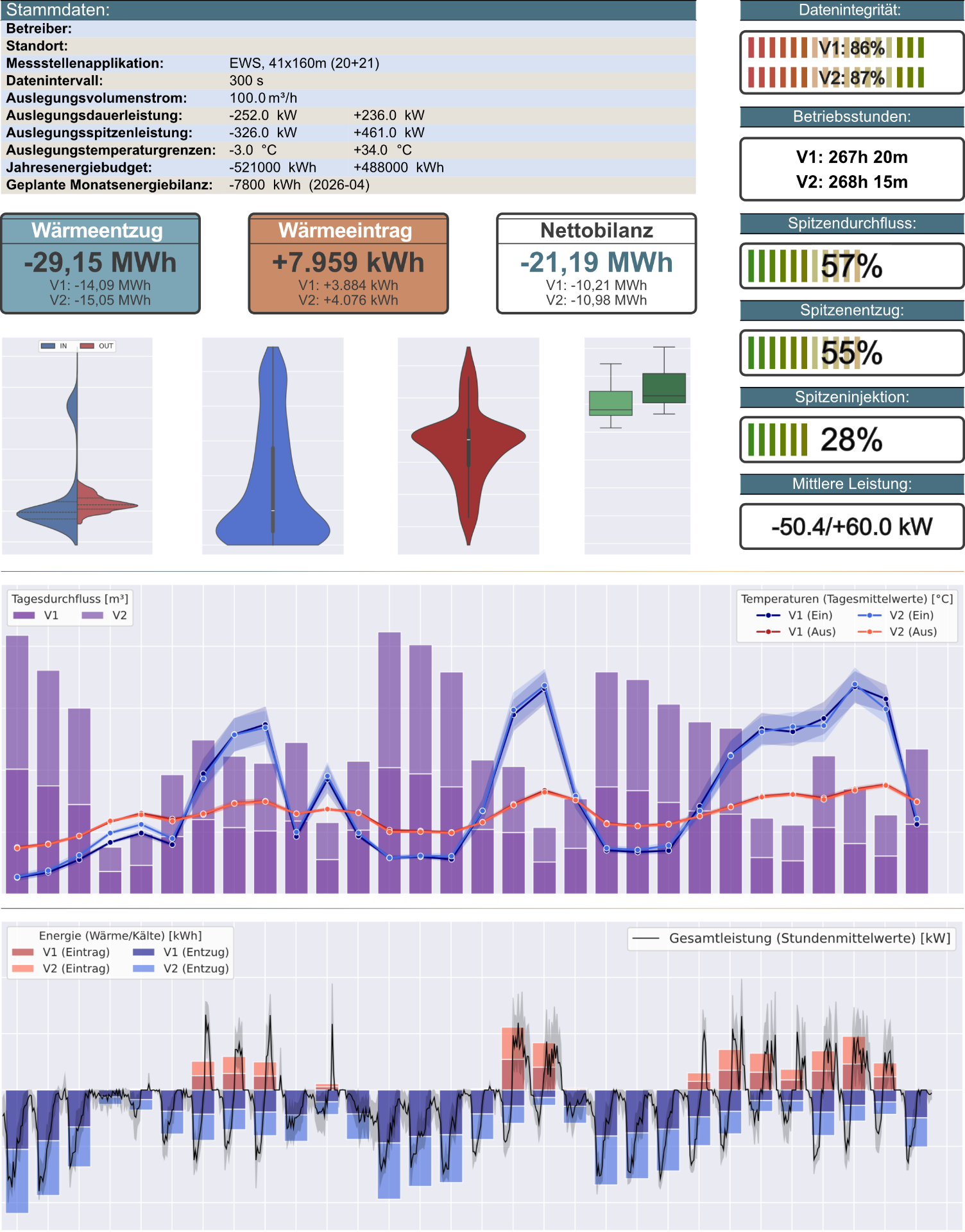

Automatisierte Monatsübersicht
Geowatch aggregiert rückblickend monatlich alle relevanten Betriebsdaten automatisiert in ein übersichtliches Fact-Sheet. Auf einen Blick kann der Zustand der Anlage erfasst und bewertet werden. Statusmeldungen geben erste Indikationen für Handlungsbedarf oder Optimierungsmöglichkeiten.
- Datenintegrität & Betriebsstunden
- Wärme- / Kältebilanz
- Statistischer Überblick Betriebszustand
- Tageweise Übersicht Betriebstemperaturen & Bilanz
- Automatischer Abgleich Ist/Soll-Werte (Planung/Betrieb)
Jährliche Dokumentation (Monioringbericht)
Einen jährlichen Monitoringbericht stellt unser System individuell für ihr Projekt / ihre Anlage zusammen. Unsere Experten bewerten den Anlagenbetrieb persönlich und in Bezug auf den geplanten Betrieb.
- Auf geothermische Anlage ausgerichtete Visualisierung und Bewertung
- Datenintegrität und Jahresenergiebilanz

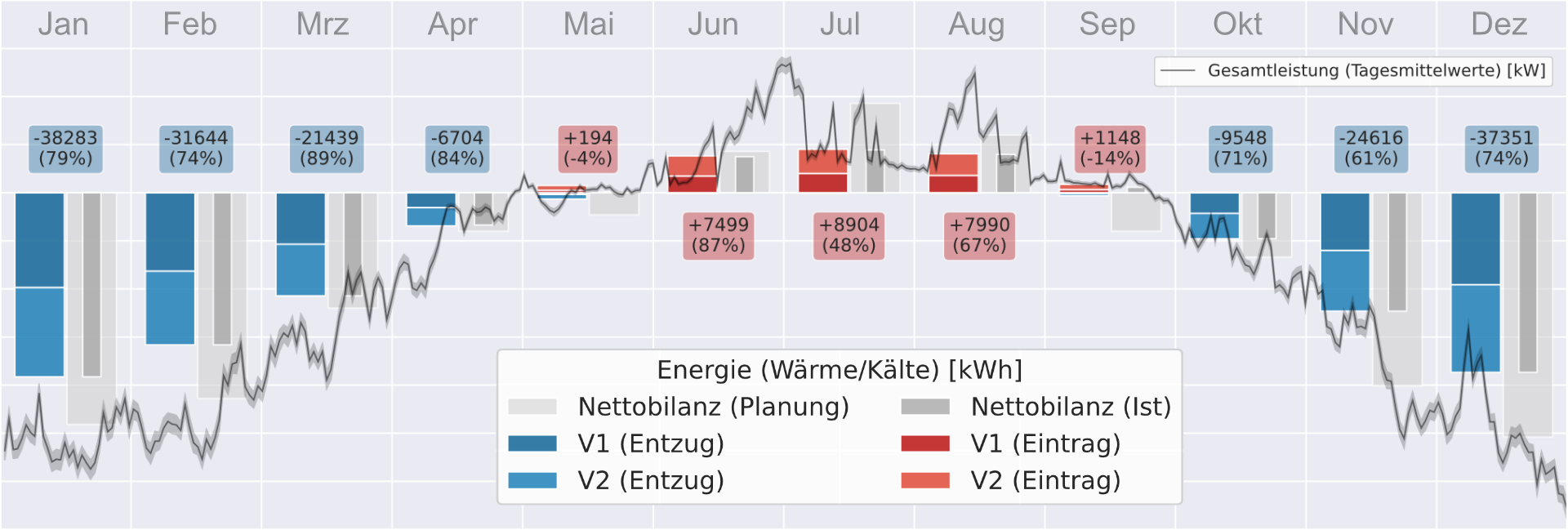

- Monatsweiser Überblick und Abgleich Ist / Sollwerte
- Leistunghistogramm & Hydraulischer Betriebszustand

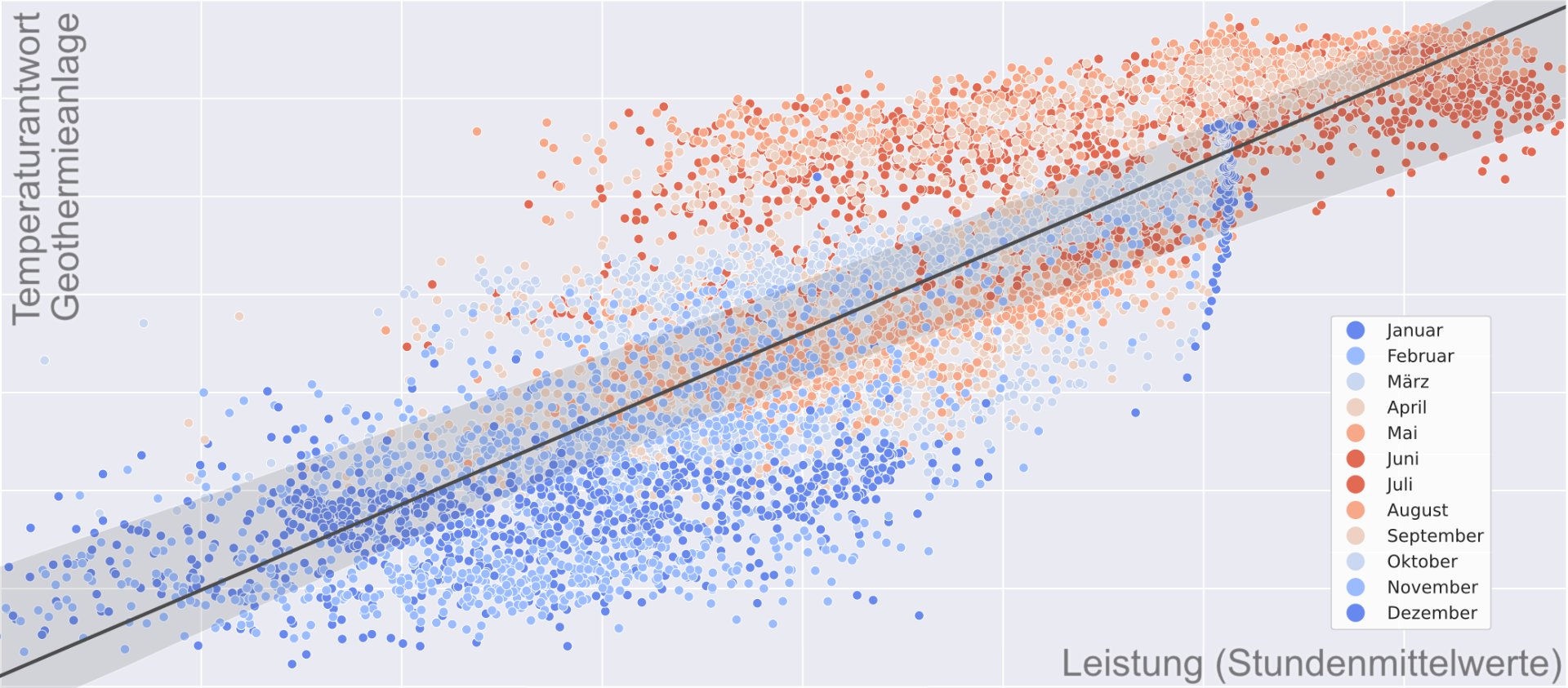

- Thermal Response Kurve der geothermischen Anlage

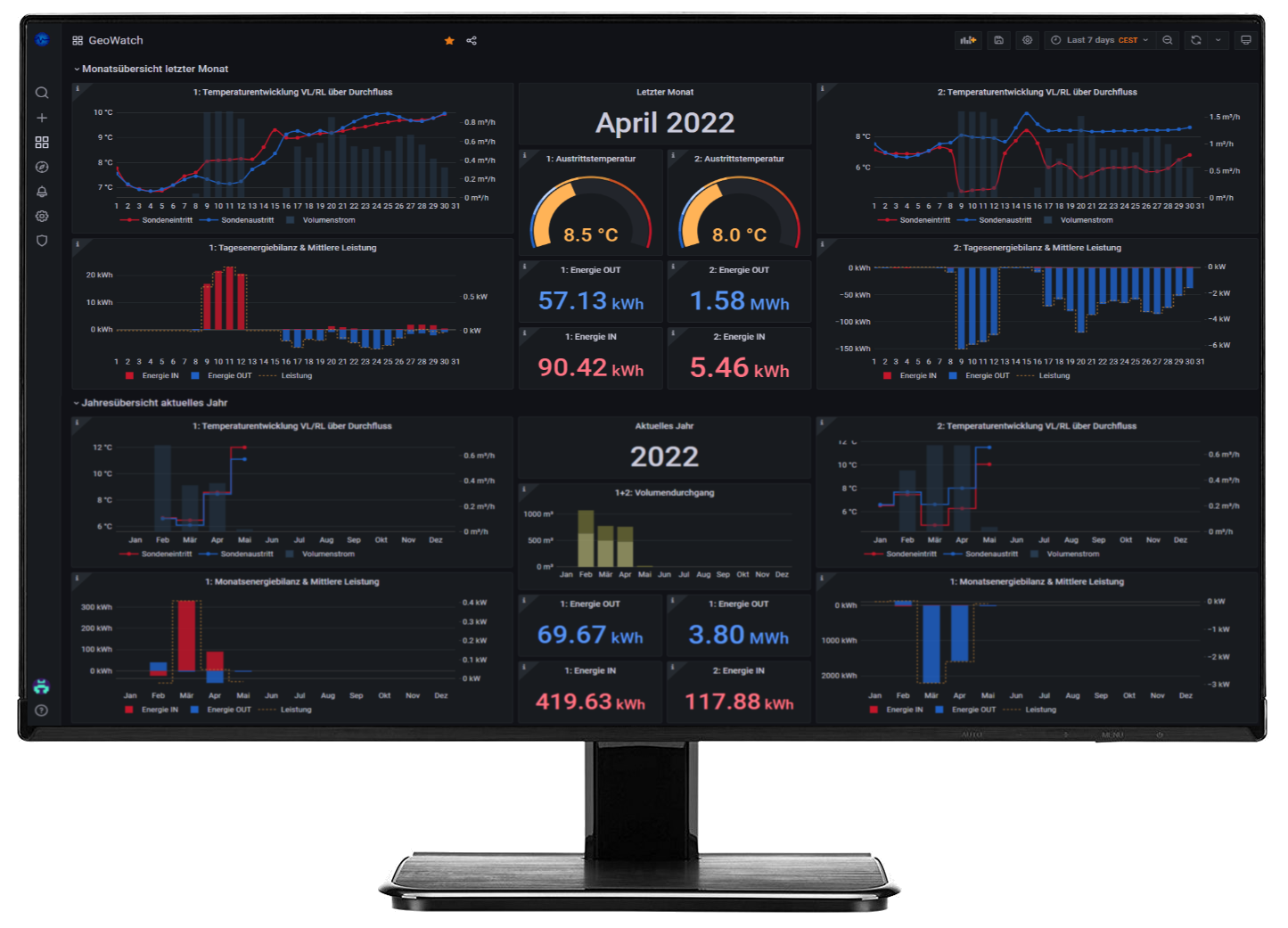

Online Überwachung in Echtzeit
Die GeoWatch Monitoring Plattform überwacht kritische Systemzustände annähernd in Echtzeit. Unser System alarmiert automatisiert beim Unter- oder Überschreiten vorgegebener Grenzwerte oder auch wenn Sensoren oder Messgruppen keine Daten mehr senden.
Optionaler Online-Zugang für Kunden inklusive individueller Dashboards zum aktuellen Systemzustand und historischen Daten.
