Sankt-Joseph-Krankenhaus Berlin

Am Standort des SJK soll der geplante Neubau mit 89 Erdwärmesonden zur bivalenten Wärme- und Kälteversorgung ausgestattet werden.

Auftraggeber: Helfrich Ingenieure Projektierungsgesellschaft mbH (LP1+2), WPW GmbH (LP3-7)

Bauherr: St. Joseph Krankenhaus Berlin-Tempelhof GmbH

Standort: 12101 Berlin

Wärmequelle: Erdwärmesonden

Heizen: 610 MWh/a, 388 kW

Kühlen: 250 MWh/a, 162 kW

Projektbeschreibung

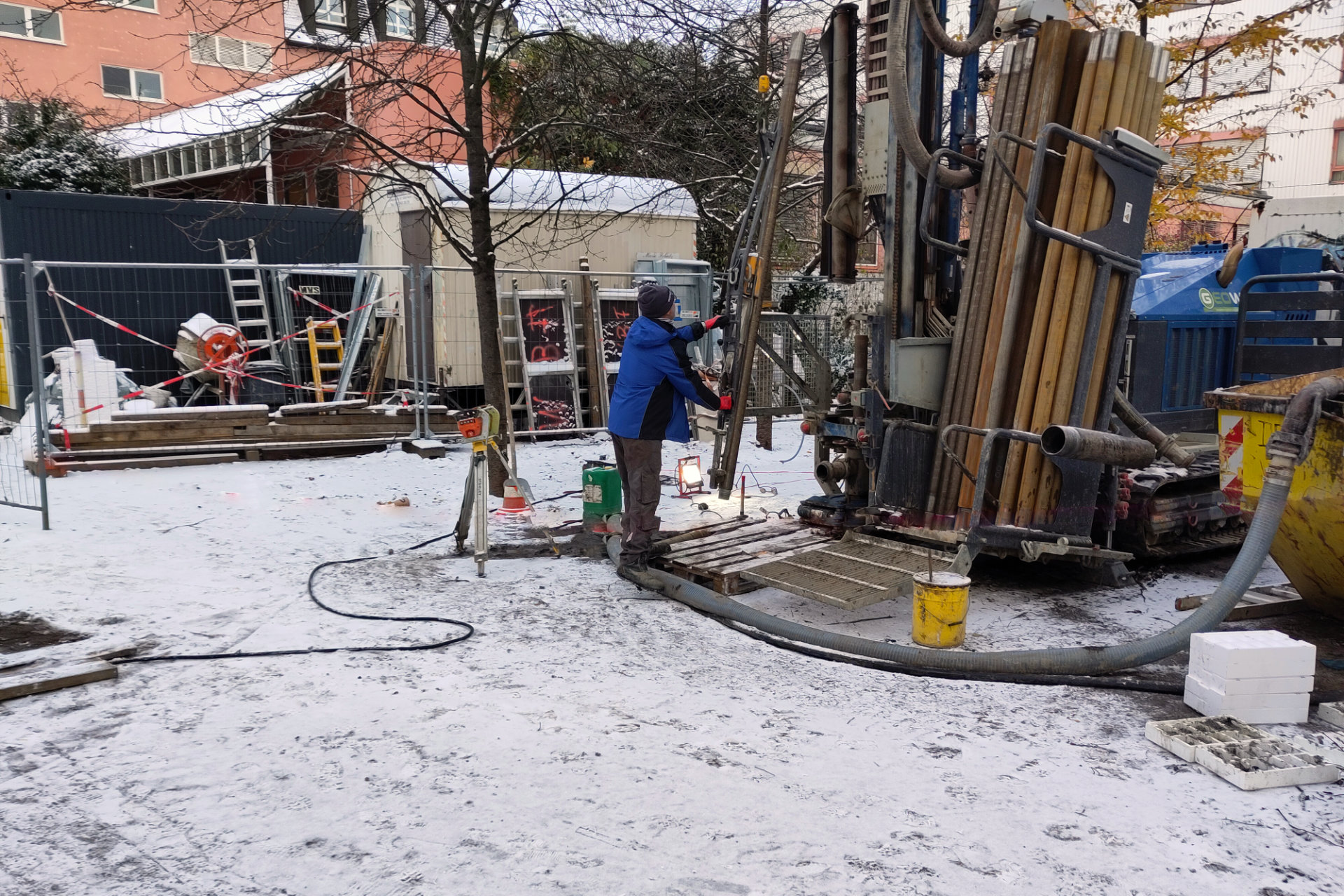

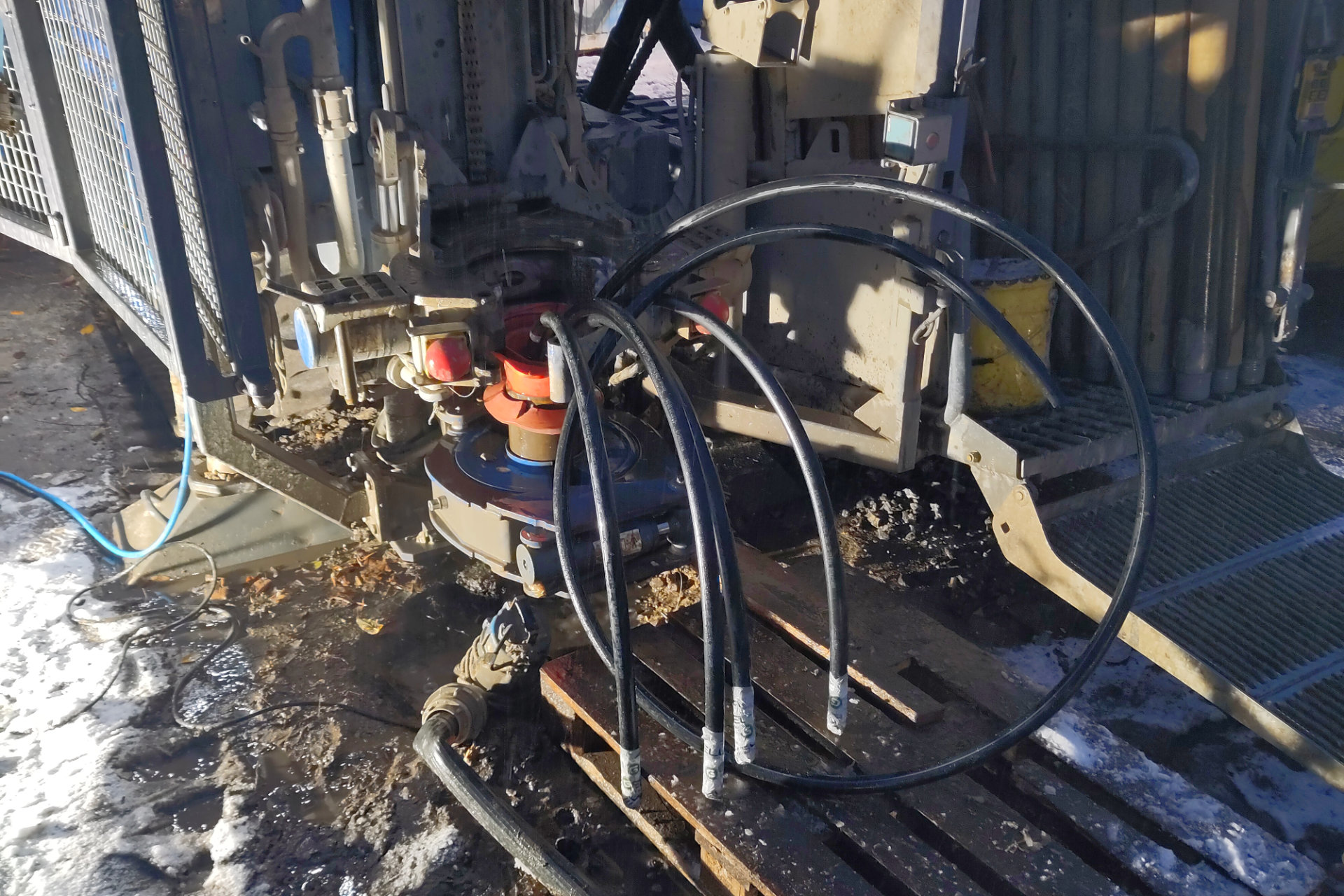

Im Zuge der Standortneugestaltung des SJK in Berlin soll als Ersatzneubau ein 5-geschossiges Pflege- und Krankenhausgebäude errichtet werden. Zur Grundlastabdeckung wurden nach Vergleich verschiedener Wärmequellen und der Durchführung von zwei Erkundungsbohrungen und Thermal-Response-Tests als Wärmequelle 89 Erdwärmesondenbohrungen festgelegt. Die Bohrtiefe ist aufgrund der Platzierung in der Baugrube in Abstimmung mit der Genehmigungsbehörde auf 90m begrenzt. Kühlung soll ausschließlich passiv ohne den Einsatz von elektrisch angetriebenen Verdichtern bereitgestellt werden.

Leistungen

Die GeoAlto GmbH ist für die planerischen Leistungsphasen 1-7 im Zusammenhang mit der Erschließung oberflächennaher Geothermie über Erdwärmesonden verantwortlich. Von der geothermischen Grundlagenermittlung über Konzeption, Genehmigungsplanung und Simulation bis zur Ausschreibung und Vergabe der Bauleistung.

Besonderheiten

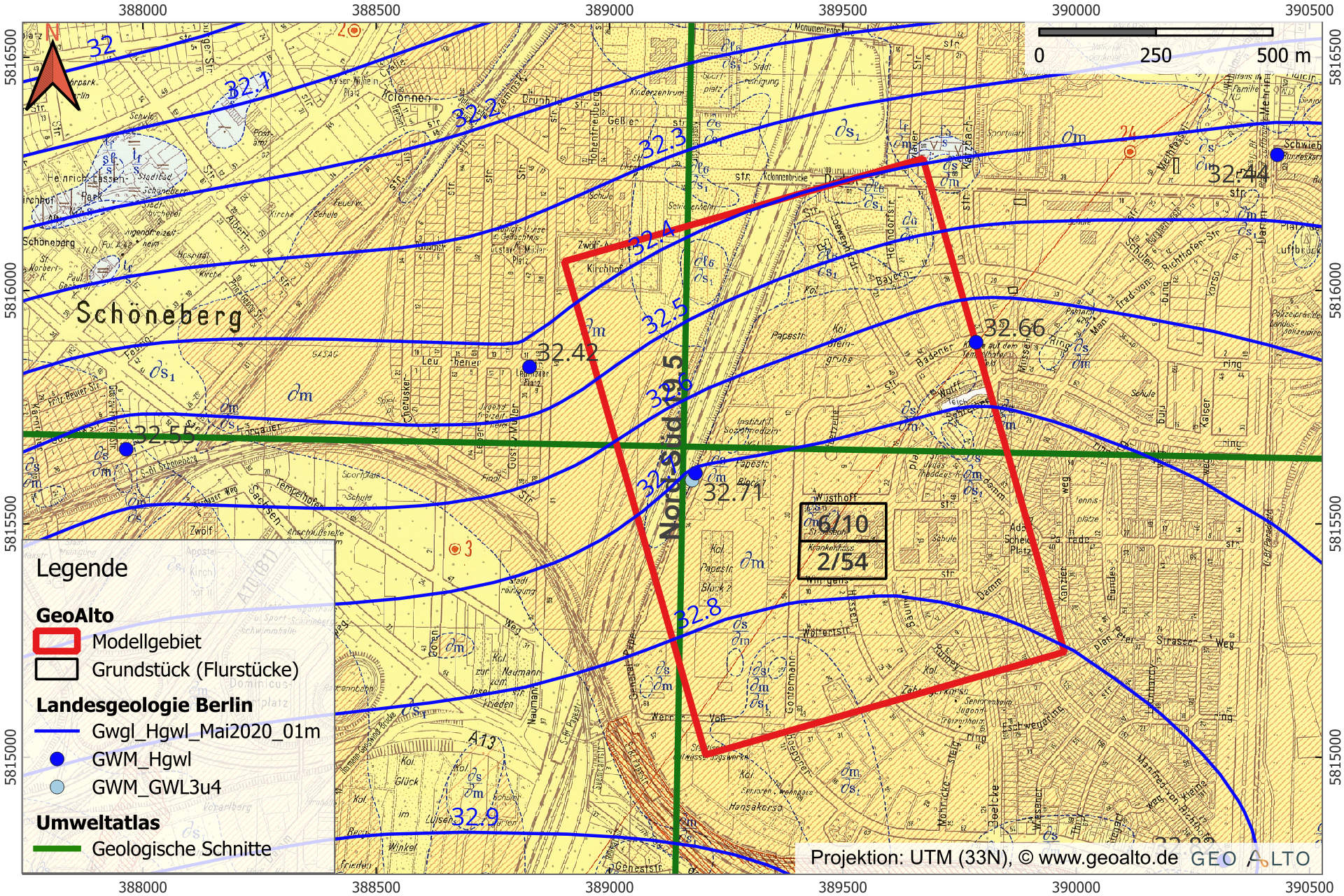

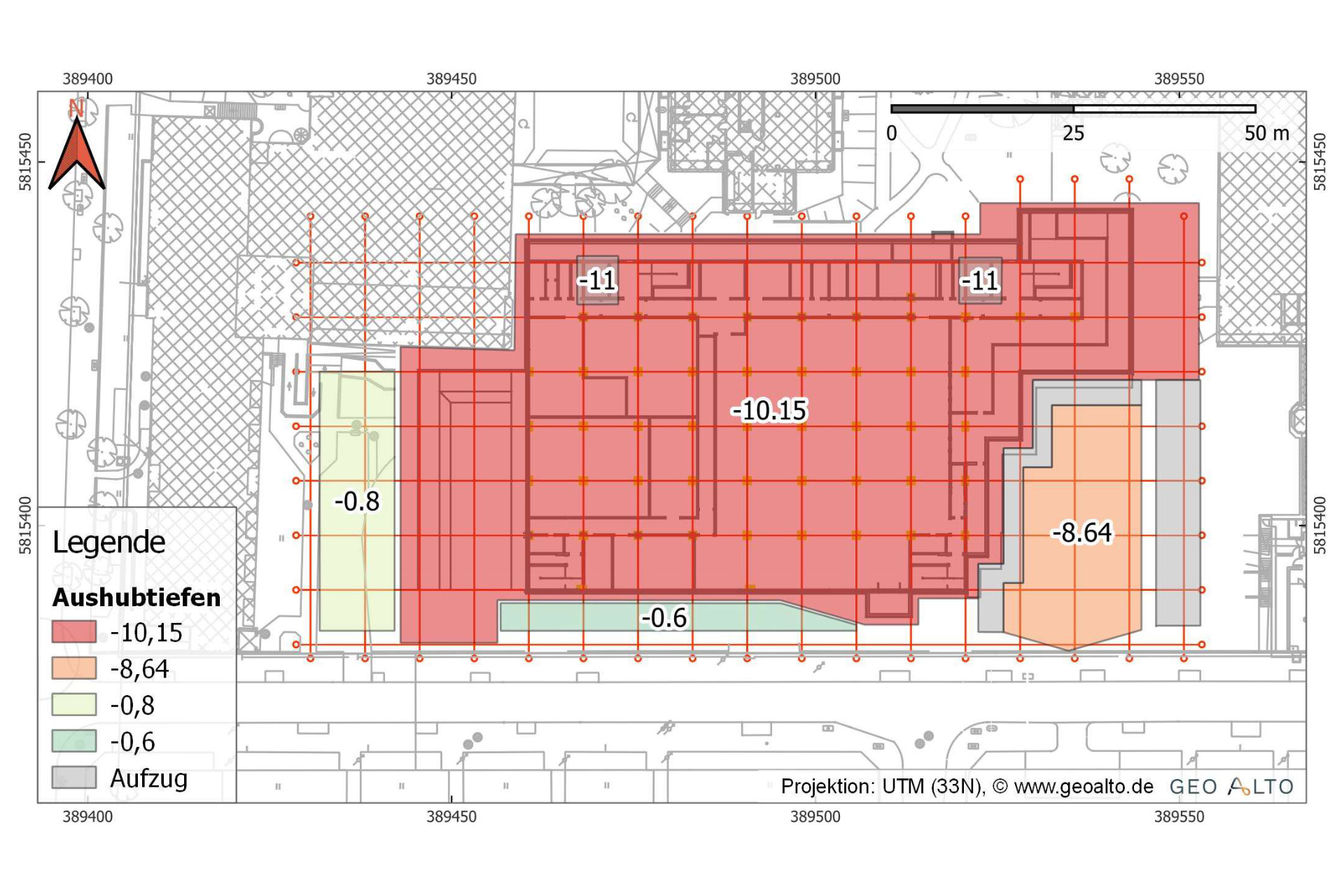

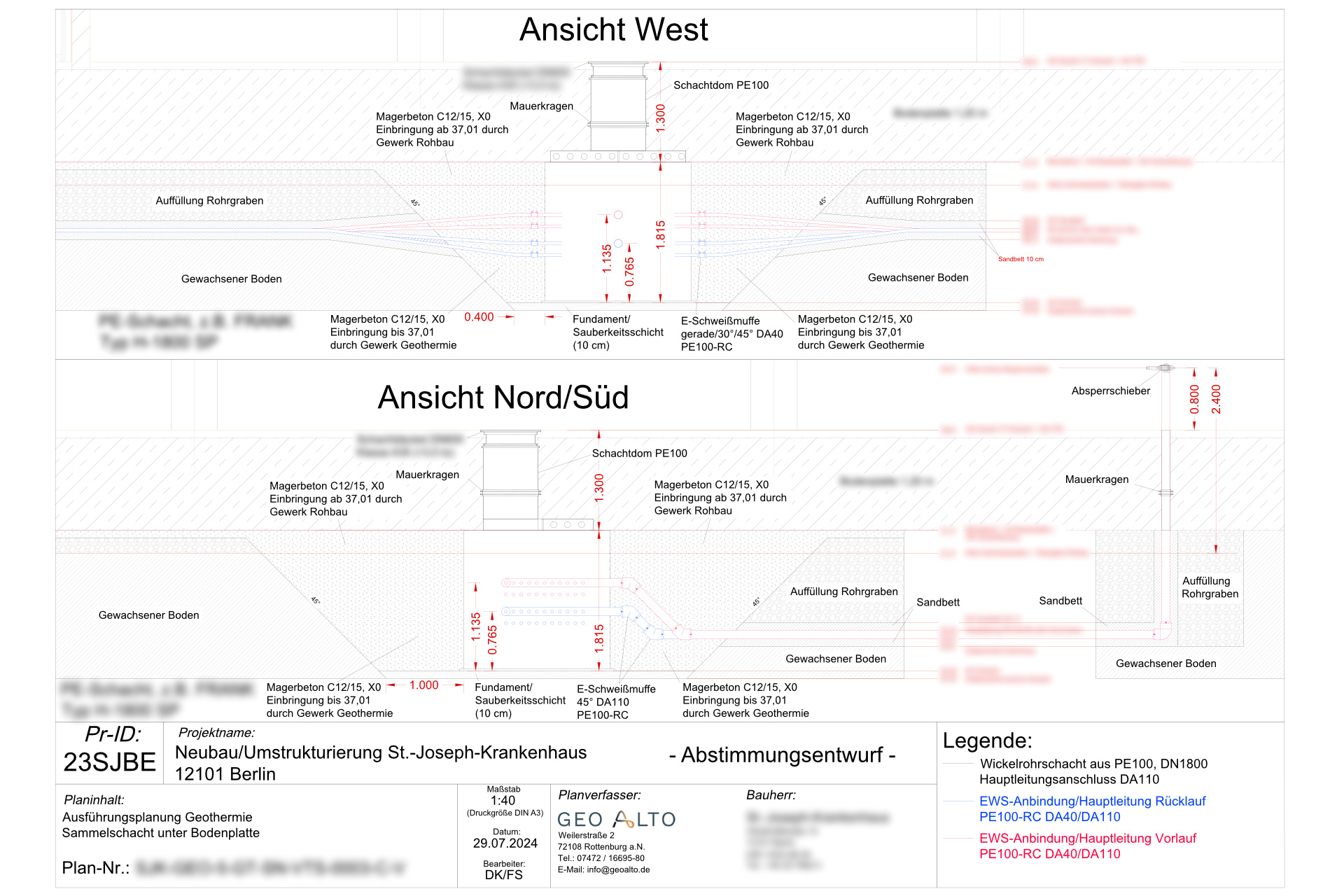

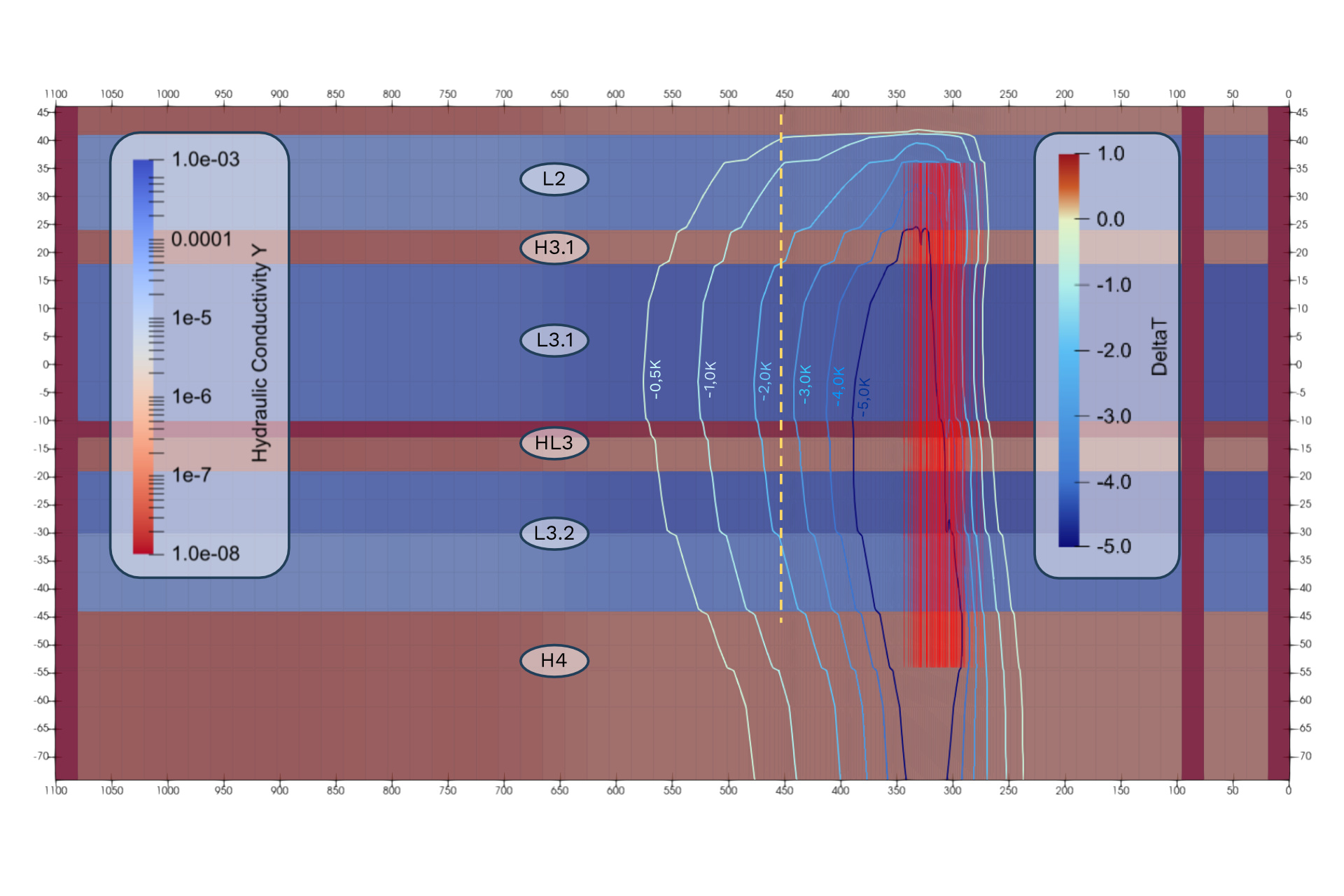

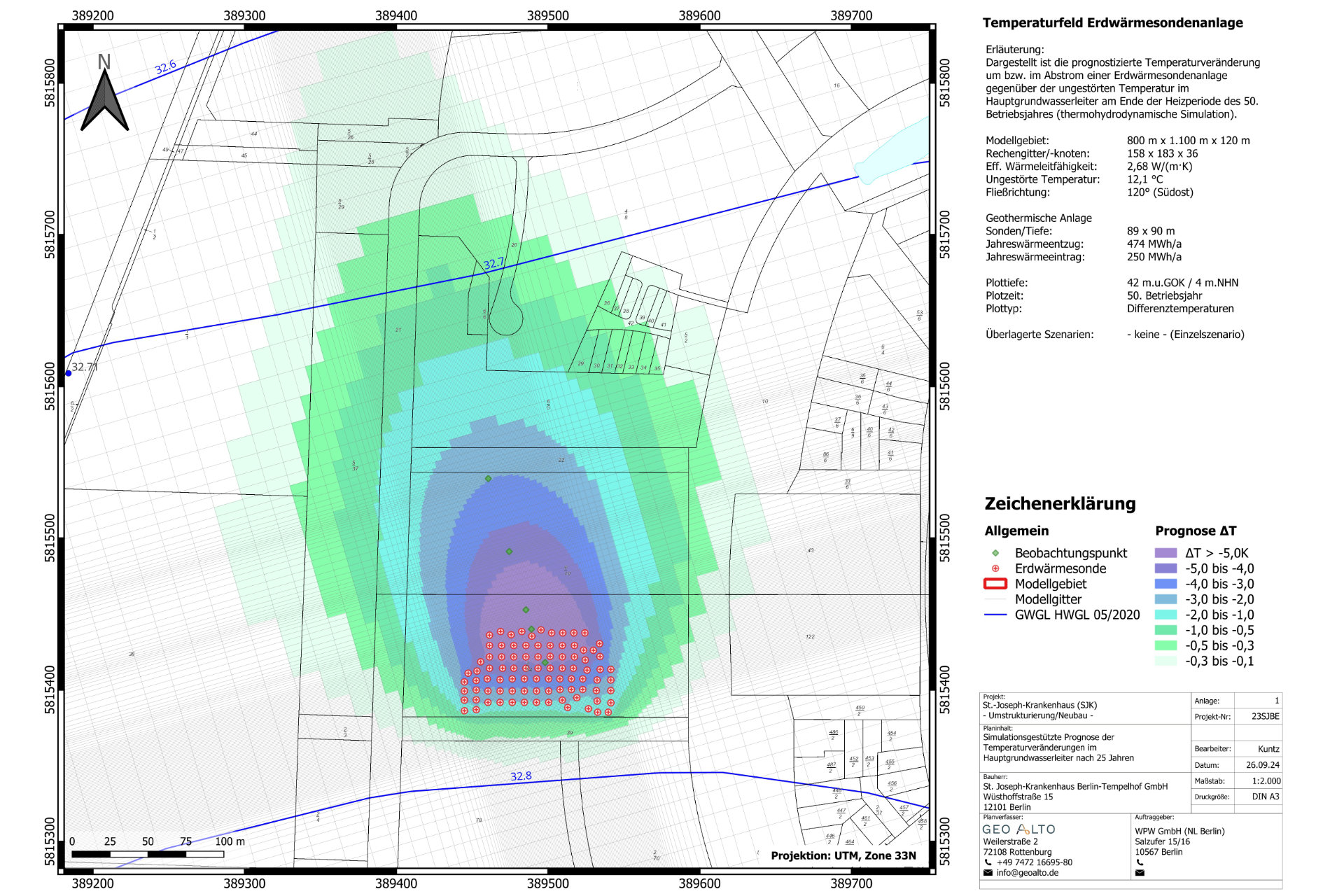

Planungstechnisch sind die Bohrarbeiten direkt nach der Herstellung der Baugrube vorgesehen, was eine verzahnte Bauzeitenplanung erfordert. Aufgrund verschiedener Anforderungen in der Baugrubenherstellung sind die Platzverhältnisse beengt, sodass der Platzbedarf der geplanten Bohrgeräte mit den örtlichen Verhältnissen abzustimmen ist. Weiterhin bestehen aufgrund der erhöhten statischen Anforderungen des Gebäudes besondere Herausforderungen an die Verlegung der Rohrleitungen sowie Platzierung und Ausführung der beiden geplanten Verteilerschächte. Für die Überwachung der thermischen Auswirkungen der Anlage auf die Umgebung und das Grundwasser sind Temperaturmonitoring-Messstellen geplant, deren Lage anhand thermohydrodynamischer 3D Simulationen festgelegt wurde.
